BPMN

프로세스 경영
공개

2025년 10월 2일

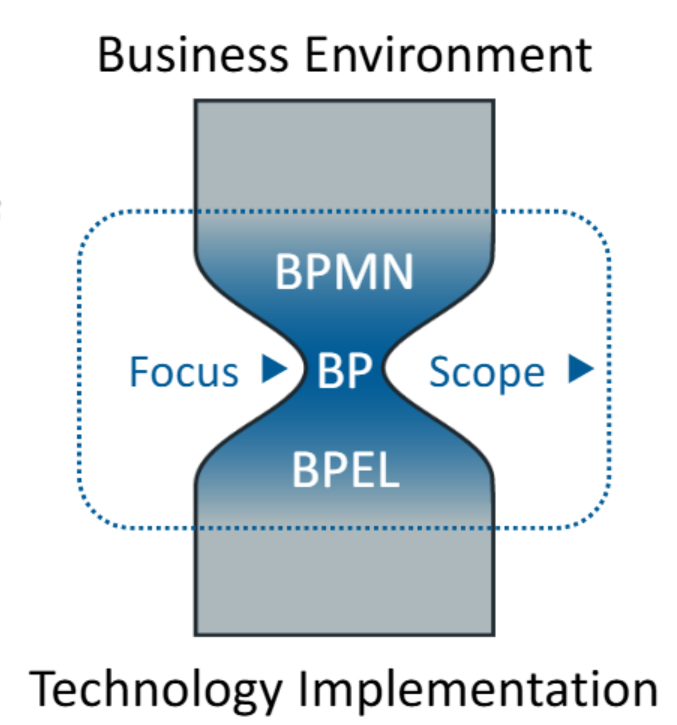

BPMN vs BPEL

모델링 유형

  1. Process
    • Private(internal) Business Process
      • 조직 내부에서 수행되는 비즈니스 프로세스를 하나의 pool에 작성
    • Public Process / Abstract Process
      • 다른 프로세스와 의사소통하는 액티비티만 표현. 양자간 메세지 교환으로 표현됨
  2. Collaboration: 2개 이상의 Public Process가 상호작용하는 것
  3. Choreography: pool 사이의 메시지 교환에 초점

BPMN의 상충되는 목표

  1. 비즈니스 분석가가 쉽게 사용 가능해야 한다
    • Basic BPMN Modeling Elements
  2. 복잡한 비즈니스 프로세스를 표현할 수 있어야 한다.
    • Extended BPMN Modeling Elements

Basic

  1. Flow Objects

Events
  • Start Event: 프로세스의 시작
  • Intermediate Event: 프로세스 도중 발생하는 이벤트
  • End Event: 프로세스의 종료

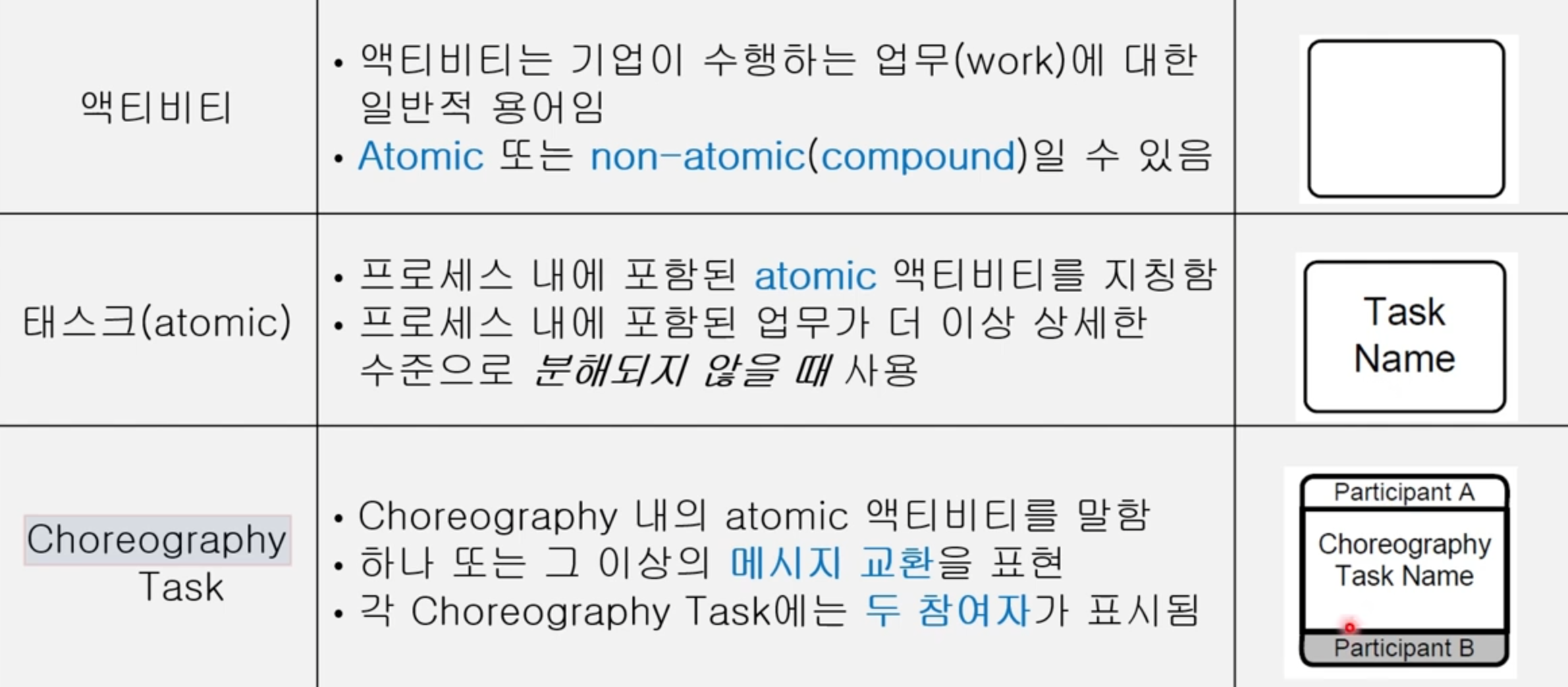

Activities - Task: 단일 단위 작업 - Sub-Process: 여러 작업을 포함하는 복합 작업. + 아이콘 - Collapsed: 내부 상세 내용 숨김 - Expanded: + 누르면 나오는 거 - Collapsed Sub-Choreography - Expanded Sub-Choreography

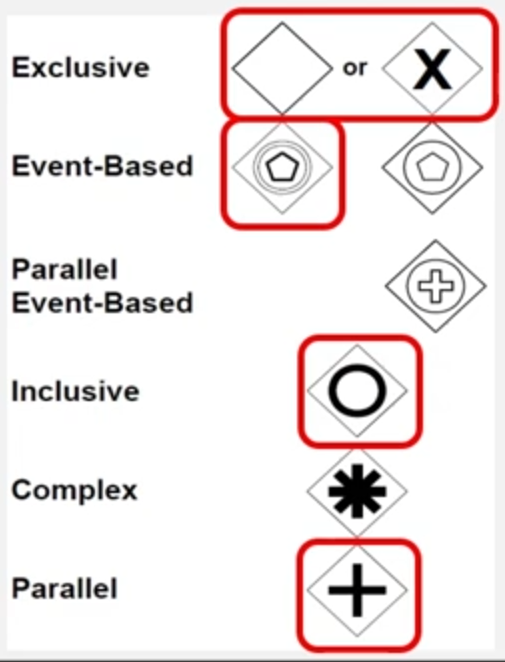

Gateway - And, Or, Xor - Event-based: event가 연결된 여러 경로 가운데 하나만 배타적으로 활성화 - branching, forking, merging, joining

Gateway Type
  1. Data
    • Data Object: 프로세스에서 사용되는 데이터
    • Message: 두 참여자가 의사소통 시 교환하는 내용을 표현
  2. Connecting Objects

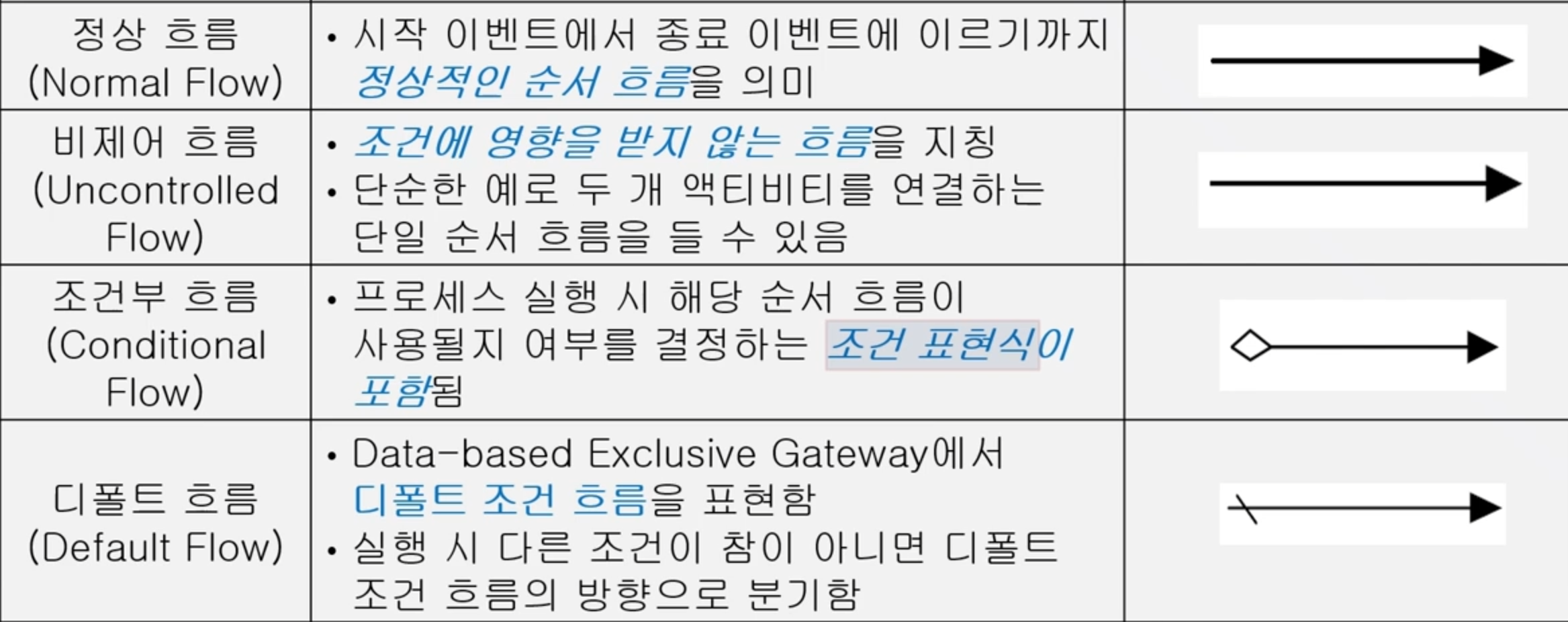

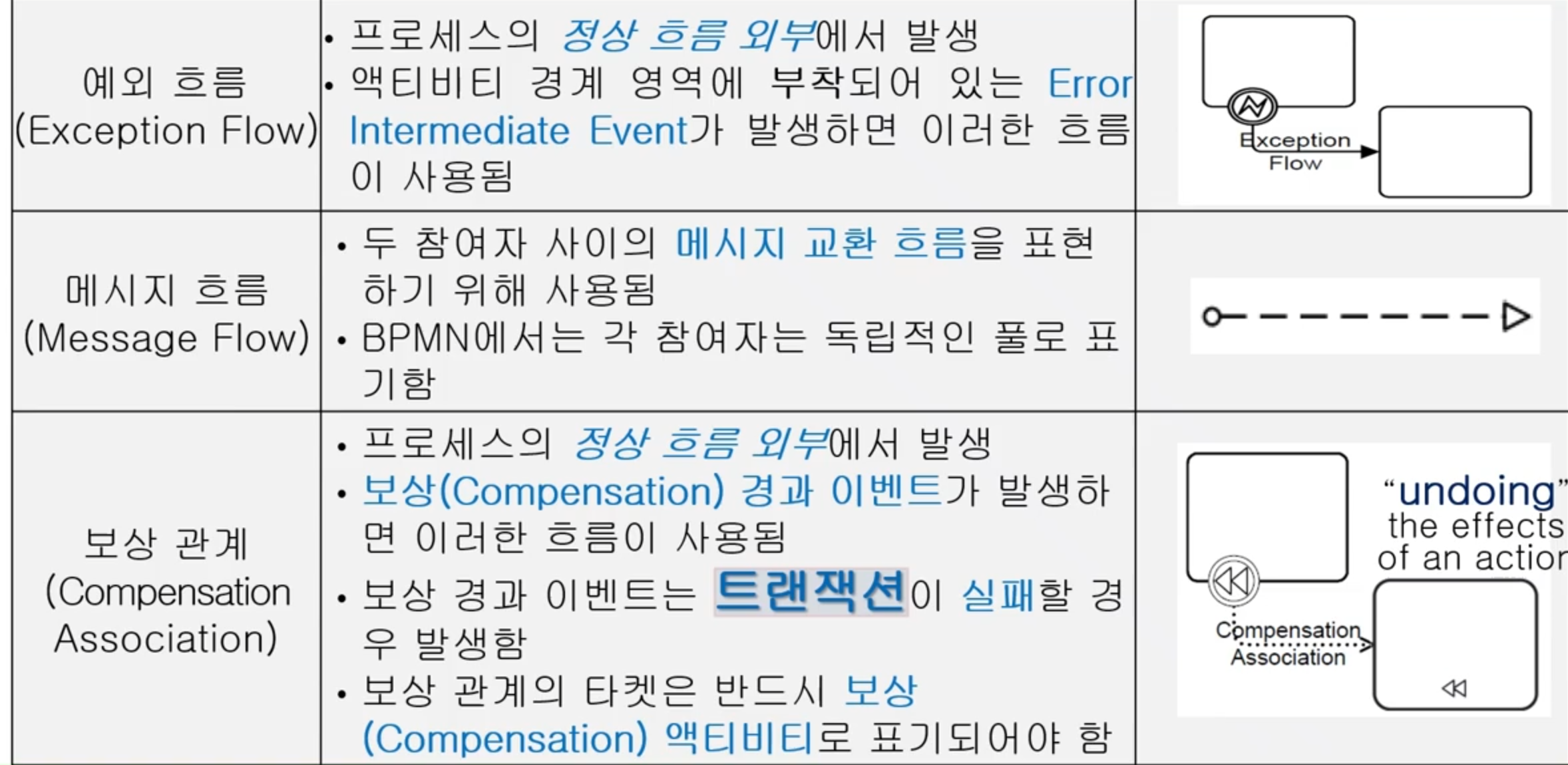

Sequence flow - 활동 간의 순서

Message flow - 다른 pool 간의 메시지 교환

Association - Artifacts와 Flow Objects 간의 연결 - 방향이 있는 경우 화살표 사용

  1. Swimlanes
    • Pool: 조직 또는 참가자 그룹
    • Lane: Pool 내의 역할 또는 부서
  2. Artifacts
    • Group: 관련 활동 그룹화
    • Annotation: 추가 정보 제공

Task

  1. Service task: 자동화된 서비스 호출
  2. User task: 사람이 시스템으로 수행하는 작업
  3. Manual task: 자동화되지 않은 수동 작업
  4. Script task: BPMN에서 스크립트로 정의된 작업

Extended

type demension
  • Non-Interrupting: 서브 프로세스에서 계속 진행되는 것.

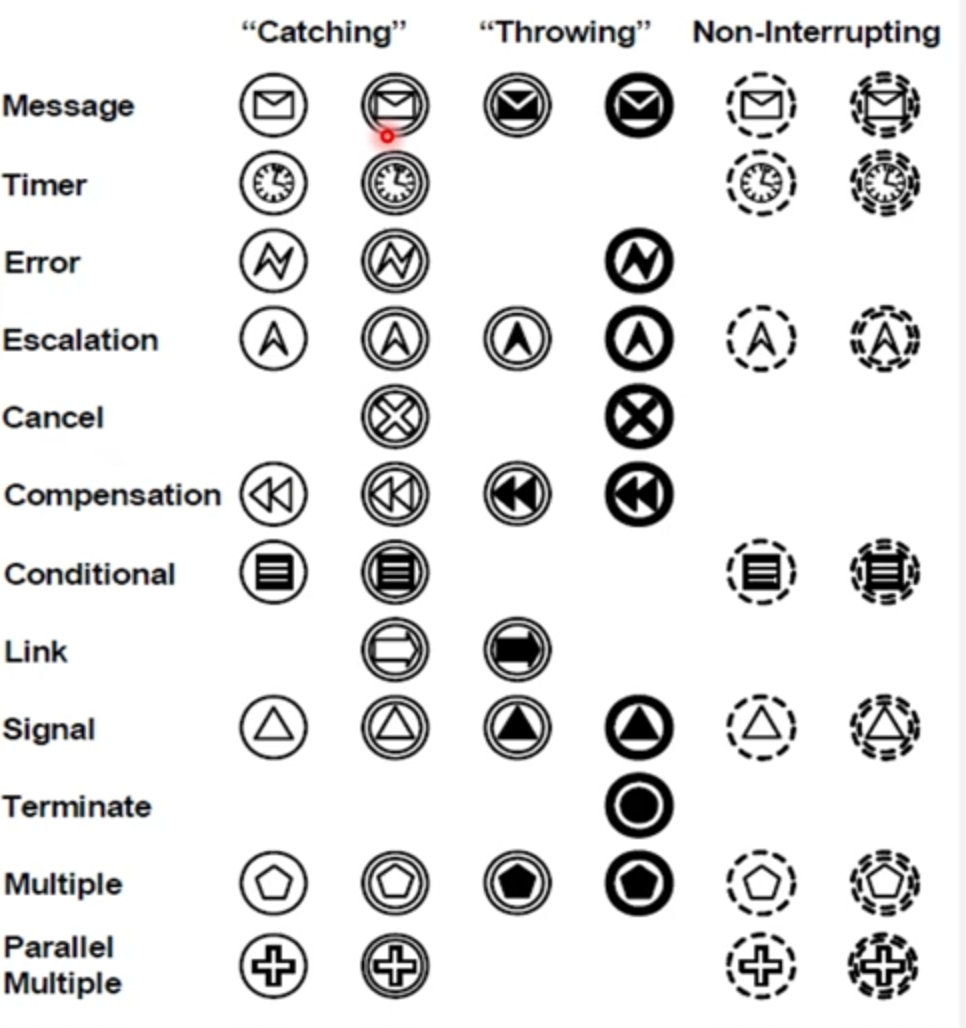

  • Message, Timer, Error, Escalation, Compensation, Termination, Cancel

  • 이 이상은 그냥 pdf 보고 외우셈
