프로세스 모델링 표준: WS-BPEL

프로세스 경영
공개

2025년 10월 2일

SOA(Service-Oriented Architecture)

  • 분산컴퓨팅 환경에서 느슨하게 결합된 서비스들의 집합으로 구성된 아키텍처

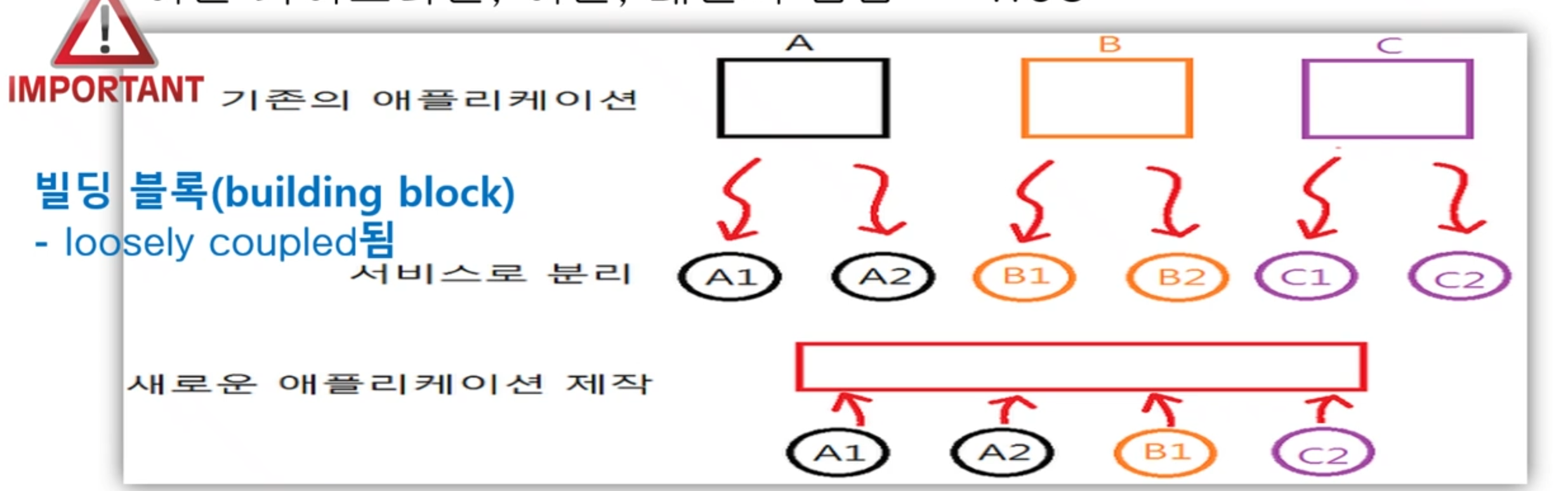

  • building block으로 loosely coupled 된다.

  • 서비스: 독립적으로 반복사용 가능하고, 네트워크를 통해 접근 가능한 비즈니스 기능 단위

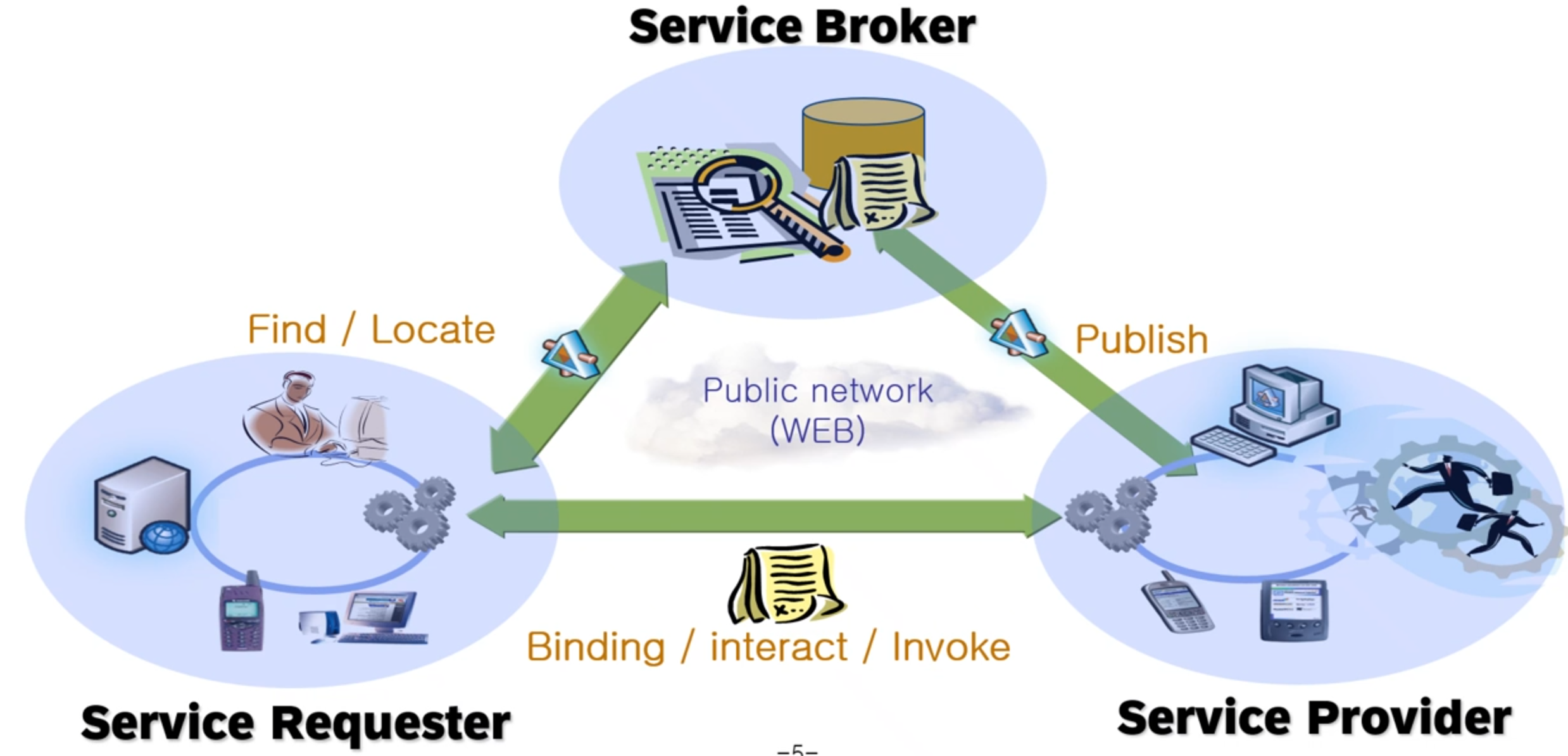

SOA 구성요소
  • 개방형 표준을 통해 정의된 인터페이스로 접근

SOA 실현 인터페이스

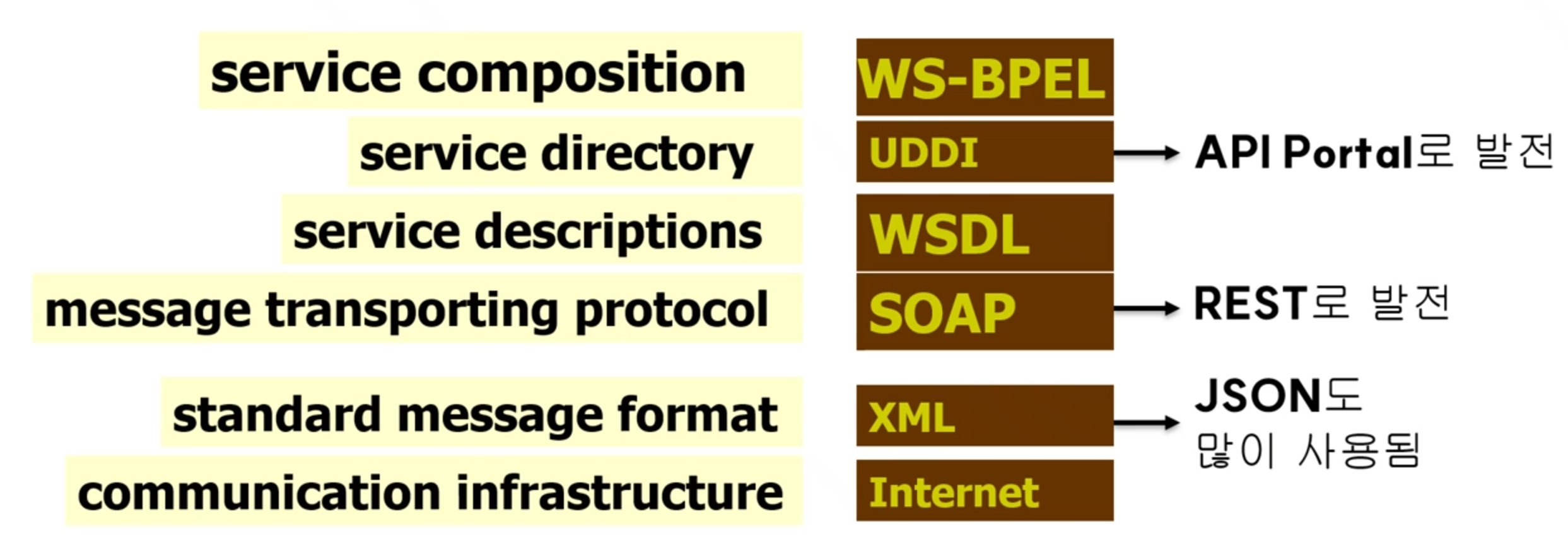

웹 서비스 개방형 표준 구성
  • SOAP: Request / Response 메시지 포맷
  • BPEL: 서비스들을 순서를 정해서 연결할 때 사용
  • UDDI: 표준 서비스 레지스트리
  • WSDL: 서비스의 인터페이스를 정의할 때 사용. 사용자에게 사용법을 XML로 알려줌
    • procedure 이름: <operation>
    • 입력 인자 타입, 반환 인자 타입 : <message>
    • 전송 프로토콜: <binding>
    • Endopoint URL: <port>

WS-BPEL(Web Services Business Process Execution Language)

  • WSDL로 표현된 서비스들 사이의 상호작용을 모델링하는 프로세스
  • BPEL 프로세스와 외부 파트너 제공 서비스를 결합하여 WSDL을 가지는 서비스로 모델링

종류

  • Abstract Processes View(Public Process): 서비스 간의 상호작용만 정의. 내부 프로세스 로직은 정의하지 않음
  • Executable Processes View(Private Process): 서비스 간의 상호작용과 내부 프로세스 로직 모두 정의

구성 요소

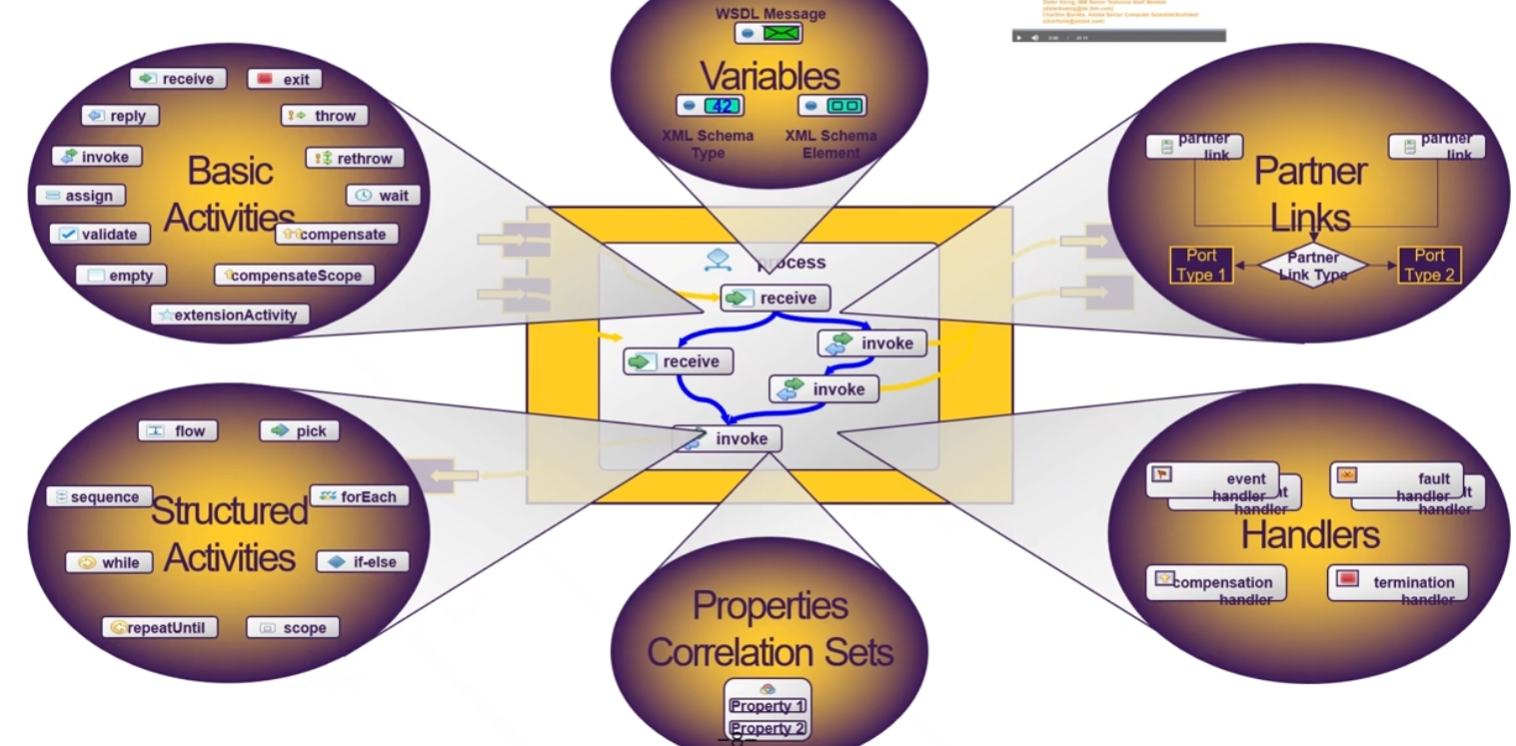

BPEL Language 구성 요소
  • Basic Activities
    • invoke: 외부 서비스 호출만 하는 1-way 또는 request-response 메시지 전송
    • receive: 외부 서비스로부터 메시지 수신
    • reply: 외부 서비스에 메시지 응답
  • Structured Activities(Nesting Structured Activities)
    • flow: 병렬적 활동
    • sequence: 순차적 활동
    • if-elseif-else: 조건 분기
    • while: 선행 조건이 만족되는 한 반복 활동
